技术前沿 | AMD新加坡：堆叠芯片封装缺陷声学成像优化方案落地实践
在先进封装技术快速迭代的当下，2.5D硅通孔中介层（TSI）封装凭借低功耗、高性能的优势，已成为高端芯片的主流选择。但其多层堆叠结构、微米级凸点特征，也给失效分析带来了巨大挑战——如何在不破坏样品的前提下，精准识别深埋界面的微小缺陷？
AMD新加坡研发团队近期发表的论文《Optimization and Application of Acoustic Imaging for Defect Detection in Stack Die Packages》，针对这一痛点提出了系统化的声学成像优化方案，成功实现了30μm微凸点（µ-bump）的分辨与深埋C4凸点的缺陷检测。本文将为你拆解核心技术要点与应用成果。
一、技术难点：2.5D封装给无损检测出“难题”
典型的2.5D TSI封装结构从顶到底依次为：有源芯片→µ-bump→无源中介层→C4-bump→有机基板。这种多层堆叠带来了两大检测难点：
特征尺寸极小：µ-bump宽度仅为30μm，对检测分辨率要求极高；
穿透深度差异大：声信号需要穿透近900μm硅材料才能到达底层C4-bump界面，对换能器穿透力提出考验；
芯片翘曲干扰：大尺寸芯片普遍存在翘曲问题，常规扫描易出现失焦、干涉环，影响全区域成像质量。
作为成熟的界面无损检测技术，C模式扫描声学显微镜（C-SAM）虽已广泛应用，但要适配2.5D封装的检测需求，仍需系统性优化。
二、核心突破：三大优化实现高分辨率成像
研究团队以PVA TePla SAM300 SONUS HD2为实验平台，通过三项关键技术升级，突破了传统C-SAM的性能瓶颈：
1. 高速ADC+纳秒级门控，精准捕捉微弱信号
设备搭载7 GS/s、8-bit高速模数转换器（ADC），可将数据门控宽度压缩至140ps，精准捕获A-scan波形中仅13ns宽的硅/µ-bump界面反射信号，大幅提升信噪比与轴向分辨率。
2. SSP分频谱分析，科学匹配换能器参数
针对不同检测界面，团队通过分频谱分析（SSP）量化评估不同频段的成像效果，实现了换能器的精准选型：
特别提示：SSP测试发现，240–300MHz频段虽分辨率更高，但信噪比会显著下降。若需使用该频段，建议适当提高水温以降低声衰减。
3. HiSA主动z轴定位，彻底消除翘曲干扰
针对芯片翘曲导致的失焦问题，团队引入HiSA（主动z轴定位）技术：在C-scan扫描过程中，系统实时调整换能器与样品的渡越时间，动态补偿翘曲带来的焦距偏差。对比实验显示，启用HiSA后，原本因翘曲产生的干涉环完全消失，全芯片区域均保持清晰聚焦。
三、实战验证：三个案例看检测效能
优化后的声学成像方案已在多个失效分析场景中得到验证，填补了传统检测手段的盲区：
案例 | 失效现象 | 传统方法局限 | C-SAM检测结果 | 最终根因 |
|---|

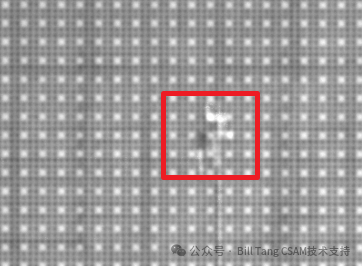

1 | 电源-地短路 | LIT未发现热发射点 | 硅/µ-bump界面检出异常 | 铝异物导致µ-bump桥接 |
2 | 电源-地短路 | X射线、光学检查均未发现异常 | 异常位置与LIT热源吻合 | 深层芯片金属层短路 |
3 | 信号-地开路 | TDR仅定位到中介层范围 | 中介层/C4-bump界面不良品异常，良品无异常 | TSV与Cu RDL间钝化层分层 |
其中案例2尤为典型：C-SAM检测到的异常位于X射线与光学显微镜的探测深度之外，最终通过聚焦离子束（FIB）制样+扫描电镜（SEM）观察，才确认是芯片内部金属层短路，充分体现了声学成像对深层缺陷的独特探测能力。
四、结论与展望
该研究明确了2.5D封装高分辨率声学检测的核心逻辑：不是单纯堆砌换能器频率，而是要统筹系统处理能力（高速ADC）、换能器匹配（焦距+频率）与扫描稳定性（HiSA翘曲补偿）三大要素。
这套优化方案不仅解决了当前2.5D封装的缺陷检测难题，也为未来3D堆叠封装的无损检测提供了可借鉴的技术路径。随着先进封装向更高密度、更复杂结构发展，声学成像技术有望在失效分析与工艺管控中发挥更重要的作用。
参考文献：Oh Z Y, Foo F J, Zee B. Optimization and Application of Acoustic Imaging for Defect Detection in Stack Die Packages[J]. Advanced Micro Devices (AMD Singapore).
