概述：

本仪器是一种便携式工业无损探伤仪器，能够快速便捷、无损伤、精确地进行工件内部多种缺陷（裂纹、夹杂、气孔等）的检测、定位、评估和诊断。既可以用于实验室，也可以用于工程现场。本仪器能够广泛地应用在制造业、钢铁冶金业、金属加工业、化工业等需要缺陷检测和质量控制的领域，也广泛应用于航空航天、铁路交通、锅炉压力容器等领域的在线安全检查与寿命评估。

本仪器全中文显示，主从式菜单，并设计有快捷按键和数码飞梭旋轮，采用全数字真彩色高分辨率液晶显示器，可根据环境选择操作界面风格，液晶亮度可自由设定，界面和波形的显示更加细腻和人性化。大容量高性能锂离子电池使仪器连续工作时间延长到12小时以上；仪器轻小便携，单手即可以把持，经久耐用，引导行业潮流。

核心硬件采用ARM+FPGA设计，软件使用了高可靠性的多任务操作系统，使该仪器在使用功能，便携性，耐用性和可靠性等方面都取得了很大程度的提高。

功能特点

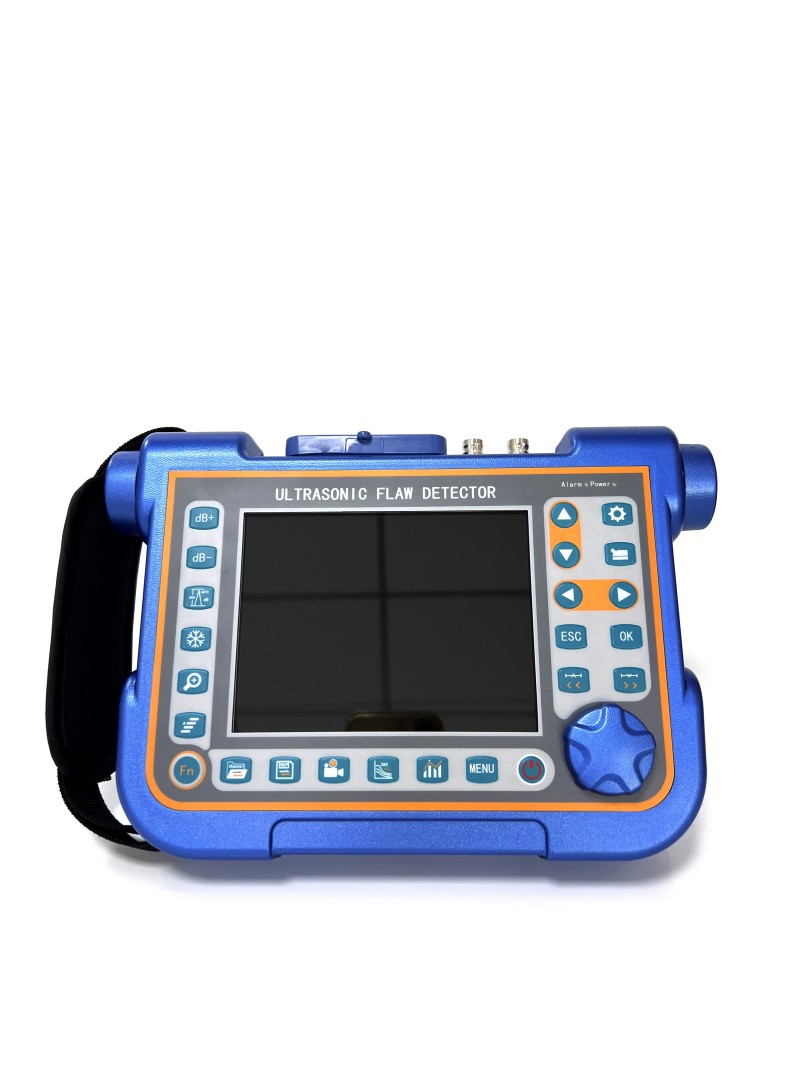

外形结构

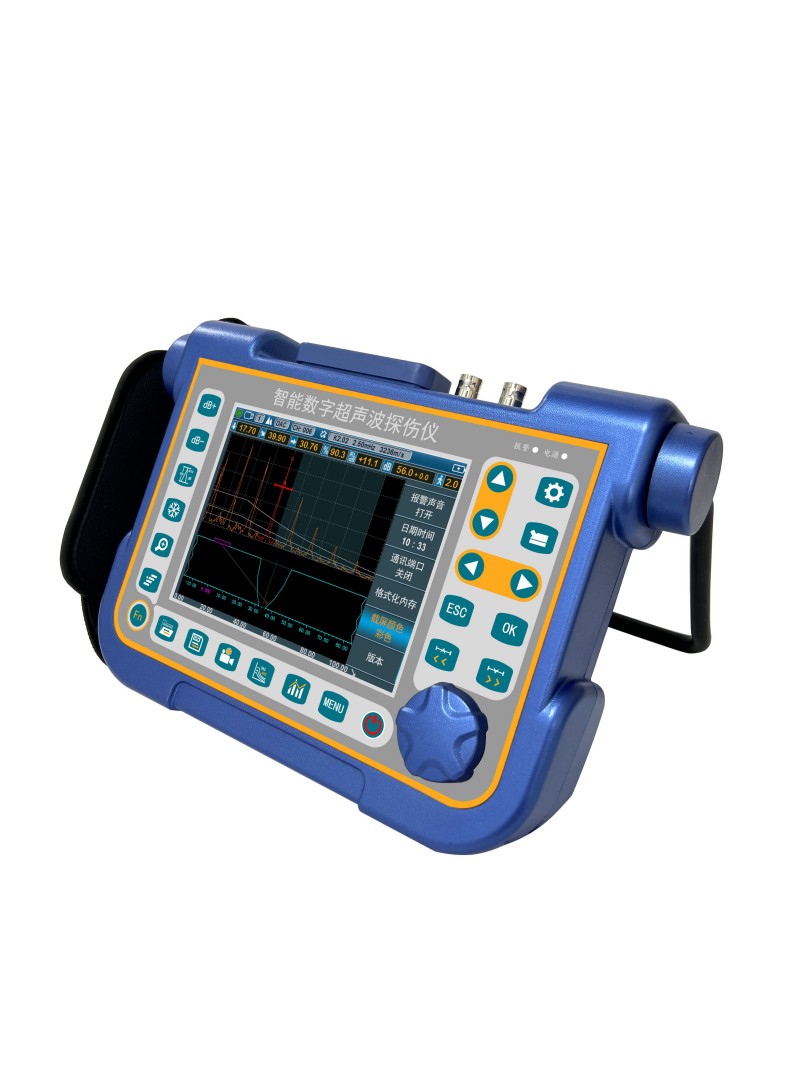

人体工学结构设计，防水防油。

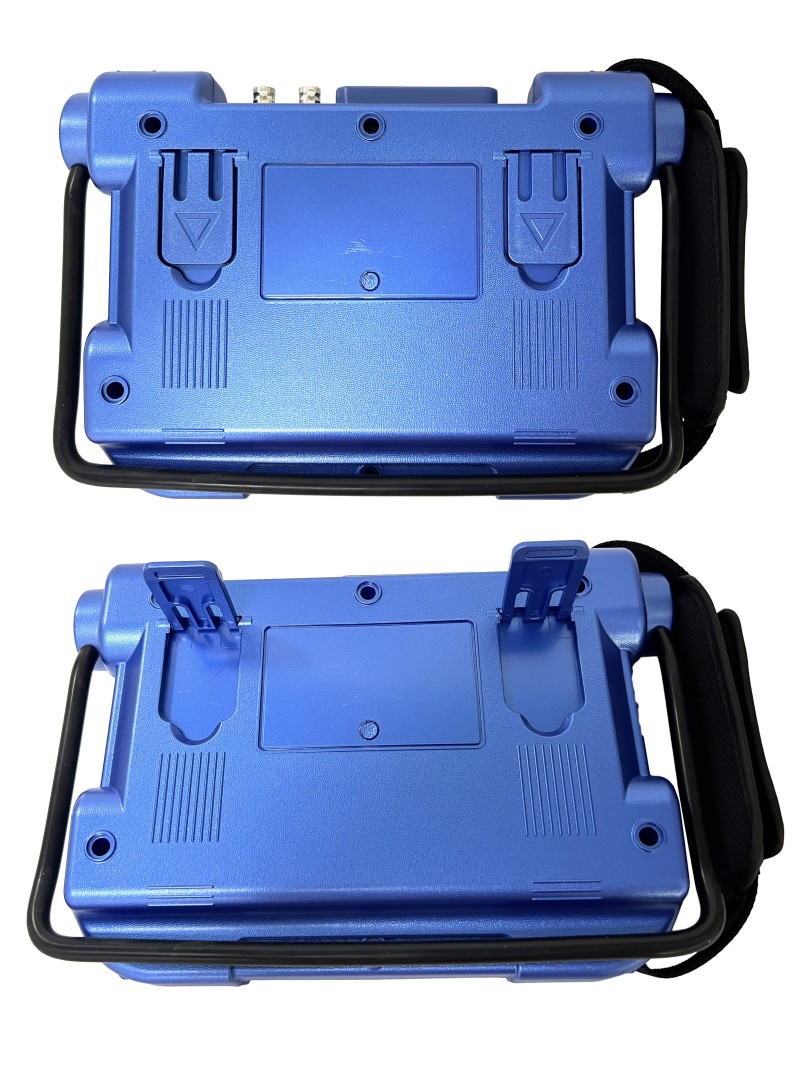

配备旋转阻尼和键盘2种支架，适合户内和户外不同使用场合。

橡胶护套手感细腻，使用方便。

高透玻璃面板，硬度极强，耐磨防划。

显示界面

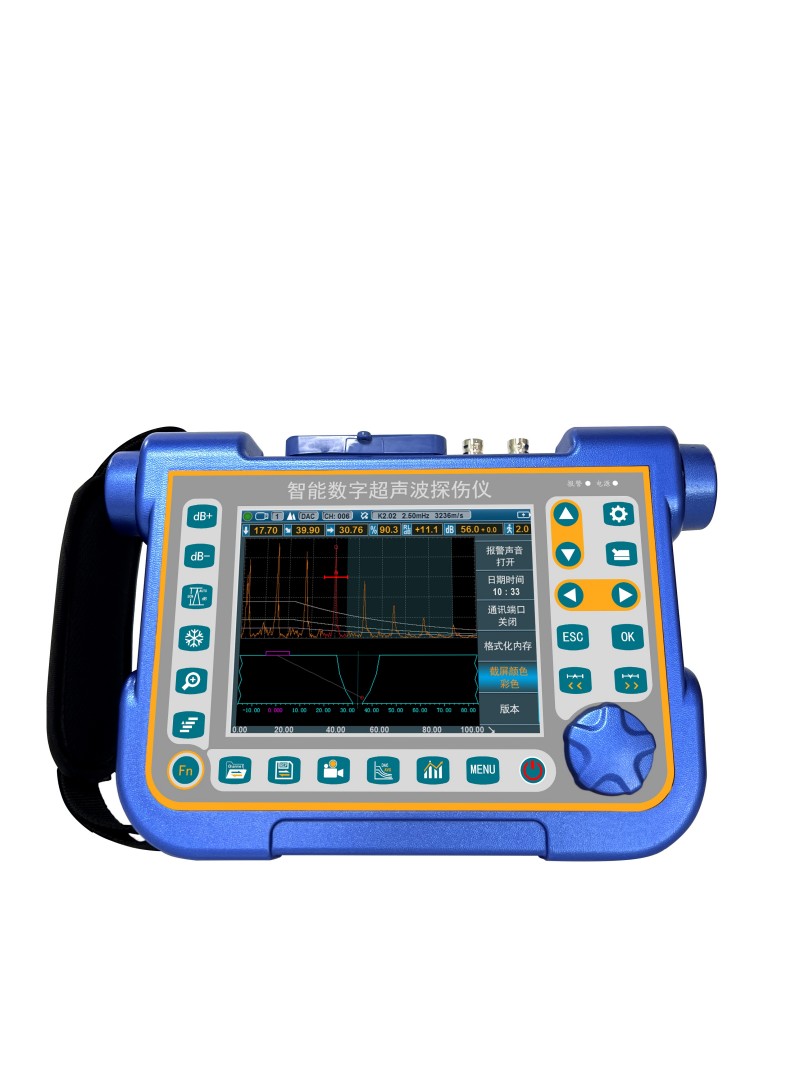

全中文显示，主从式菜单，向导式操作，并有快捷按键和数码旋轮辅助，操作便捷。

采用IPS(In-Plane Switching)全数字液晶显示器，色彩、响应速度等显著提高。

宽广的观看视角，即使从侧面观看，画面的色彩和细节变化也非常小。

60Hz显示刷新速度，快速显示细小缺陷波形。

分辨率为640X480，界面和波形的显示更加细腻和人性化。

高亮度的显示可以在强光下使用。

操作界面风格4种可选择，

液晶亮度可自由设定。

截屏和PDF探伤报告

实时截屏所有页面和探伤报告，并保存为BMP图片到U盘，可设置为彩色或灰度图片。

将探伤报告导出为PDF文件保存到U盘，方便存档和打印。

可以根据用户需求定制PDF文件的所有内容。

BMP图片和PDF文件可以在电脑或手机上实时浏览。

焊缝图示

专用的焊缝菜单，可根据板厚和焊接方法设置焊缝的形状，坡口，实时缺陷位置指示。

探头频率检测

对回波波形经过FFT计算得出探头的实际频谱。

实时检测当前探头的频率特性及损坏程度。

检测范围

零界面入射：0~15000mm(钢中、纵波)，可连续调节

发射脉冲

脉冲幅度：100V、200V、250V、300V、350V、400V、450V、500V分级选择，适用探头范围广

脉冲宽度：在30nS ~ 510nS范围内连续调节，以匹配不同频率的探头

探头阻尼：50Ω、150Ω、300Ω、400Ω可选，满足灵敏度及分辨率的不同工作要求

工作方式：单晶直探头、单晶斜探头、双晶直探头、双晶斜探头、穿透探伤

放大接收

硬件实时采样：高分辨率16位AD采样，采样速度320MHz，波形高度保真

检波方式：正半波、负半波、全波、射频检波

滤波频带（0.2~20）MHz，根据探头频率全自动匹配，无需手动设置。

闸门读数：单闸门和双闸门读数方式可选；闸门内峰值读数

增益：总增益量110dB，设0.1dB、1dB、2dB、6dB步进值，独特的全自动增益调节及扫查增益功能，使探伤既快捷又准确。

闸门报警

A闸门和B闸门具有同样功效，门位、门宽、门高任意可调；可选择设置进波报警或失波报警；并伴有LED发光显示

数据存储

仪器内置海量存储器，数据和文件不会因仪器断电丢失。

可预先调校好各类探头和仪器的组合参数及行业探伤标准等保存到指定探伤通道中，仪器内部支持500组探伤通道存储和1000组探伤报告存储。

可以通过USB接口或U盘导出探伤通道和探伤报告，也可通过U盘无限量存储探伤信息。

录像功能

仪器支持将探伤的过程记录下来存成录像文件，可以通过仪器或专用软件进行回放。本机最大支持10个录像文件，每个录像文件最长5分钟。通过U盘录像则不限录像数量和时长。将探伤的过程录像并回放，为学习探伤提供了很大方便，也便于保存探伤过程日后分析。

回放支持暂停，快进，快退，停止功能

探伤功能

探伤标准：内置各行业常用探伤标准，直接调用，方便、快捷

自动校准：探头零点和探头角度（K值）自动校准功能；声速自动测量功能

波峰记忆：实时检索缺陷最高波，记录缺陷最大值

缺陷定位：实时显示缺陷水平、深度（垂直）、声程位置

缺陷定量：缺陷当量dB值或当量尺寸实时显示

缺陷定性：通过回波包络波形，方便人工经验判断

曲面修正：用于曲面工件探伤，可实时显示缺陷周向位置

DAC/AVG：曲线自动生成，取样点不受限制，并可进行补偿与修正。曲线随增益自动浮动、随声程自动扩展、随延时自动移动。能显示任意孔径的AVG曲线。

AWS D1.1: 美国焊接学会标准，为各类AWS焊缝检测应用提供一个动态反射体“缺定级”。可避免手工计算，提高检测效率。

裂纹测高：利用端点衍射波自动测量、计算裂纹高度。

门内展宽：放大回波细节，便于回波分析

连续记录：实时记录波形，存储、回放

波形冻结：冻结屏幕上显示的波形，便于缺陷分析

回波编码：以不同颜色显示1~9次回波显示区，便于判断缺陷位置

峰值标记：实时捕捉峰值并标记峰值

B型扫描：实时扫查、横截面显示，可显示工件缺陷形状，使探测结果更直观。

实时时钟

实时探伤日期、时间的跟踪记录，并记录存储。

通讯接口

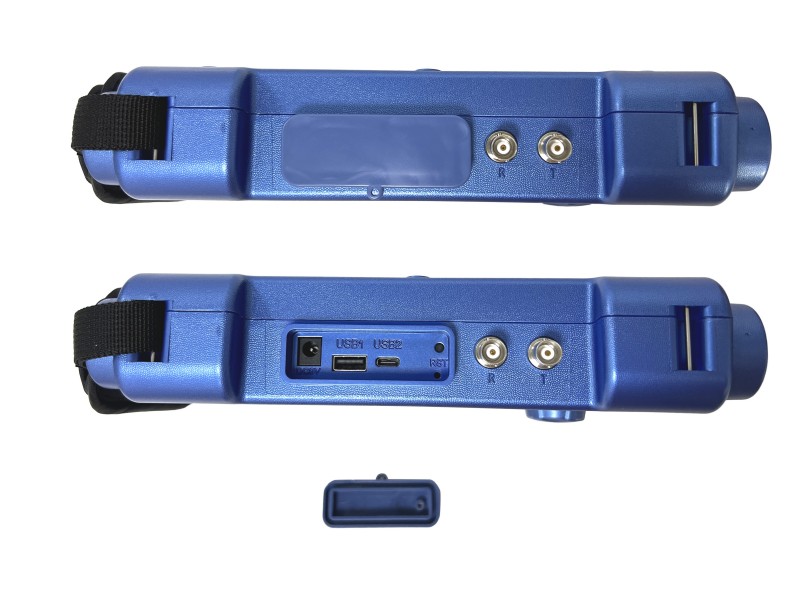

USB2.0高速通讯传输接口，支持U盘存储模式和数据连结模式，方便快捷的将数据备份到PC机，也可以使用专用软件通过USB进行数据的上传和下载。

电池模块

高容量锂电池模块，连续工作时间达到12小时以上。

显示波形

可以设定闸门内波形颜色，波形填充和峰值标记

重复发射频率

本机最大重复发射频率可设为2000Hz，也可根据用户需求升级到更高，原则上可以依据探测范围，声速和发射宽度做到上限

升级程序

只需两步就可以完成升级功能，用户可自行升级程序到最新版本，升级不会导致机器黑屏和损坏。升级时不要断电或拔出USB盘，以免损坏仪器。
