ST-E90T智能高精涡流探伤仪 价格：元

在线询价
上一个 下一个
详细内容 规格参数 产品包装

涡流探伤仪工作原理

涡流检测（Eddy Current Testing）是许多无损检测（NDT）方法之一，它应用“电磁学”基本理论作为导体检测的基础。

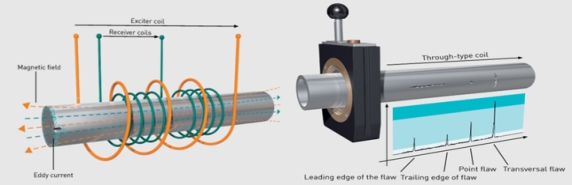

涡流检测是把导体接近通有交流电的探头，建立交变磁场，该交变磁场通过导体，并与之发生电磁感应作用，在导体内建立涡流。探头导体中的涡流也会产生自己的磁场，涡流磁场的作用也会改变原磁场的强弱，进而导致电压和阻抗的变化。因此当导体出现缺陷或测量的金属材料发生变化时，将影响到涡流的强度和分布，涡流的变化又引起了检测线圈电压和阻抗的变化，根据这一变化，就可以间接地知道导体内缺陷的存在及金属材料的缺陷。



由于试件形状的不同，检测部位不同，所以检测线圈的形状与接近试件的方式也不尽相同。为了适应各种检测需要，我们设计了各种各样的检测线圈和涡流检测仪器。


设备概要

E90T采用了最先进的数字电子技术、多频涡流技术、远场涡流技术及微处理机技术，能实时有效地检测铁磁性和非铁磁性金属管道的内、外壁缺陷。既是一套完整的涡流检测系统，也可与常规的多频、多通道的普通涡流检测系统融为一体成为高性能、多用途、智能化的涡流检测新型设备。较多功能，仪器应用领域广。

该仪器具有10Hz~10 MHz的可变频率范围，仪器对涡流检测的弱信号具有极高的放大倍数与极强的抗干扰能力。在管道检测中采用内通过式探头，一次通过管道便可测出壁内、外表面的裂纹、凹坑、腐蚀、减薄及管壁材料的内部缺陷，并且其有计算机控制下的自动检测、数字显示、灵敏度高、性能稳定等优点。仪器设计有混频功能，可以有效去除因非缺陷造成的信号，如管的支撑架等。

显示界面 各种笔试检测探头 多规格穿过式检测探头

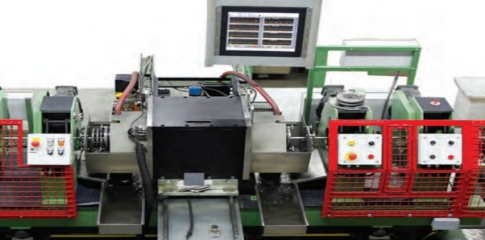

适用管线材在线探伤









功能参数

★ 频率范围：1 Hz～20 MHz

★ 四个独立可选频率

★ 四个混频信号

★ 增益范围：0～99.0 dB 连续可调， 步进: 0.1dB

★ 相位旋转：0～359°连续可调，步进: 1 deg

★ 增益比：（X/Y）0.1～10.0

★ 独创的相位放大：1-10

★ 检测速度：> 100M/min

★ 可调探头驱动等级：1～8

★ 可调探头匹配等级：0～255

★ 快速数字／模拟电子平衡

★ 四踪阻抗平面图及八个内部带式曲线分析显示、时基扫描显示

★ 具有信号轨迹延迟、消隐、画实线、画点功能

★ 菜单式人机对话（中、英文版本，中文繁／简字体可选）

★ USB 2.0 数据通讯接口

★ 操作系统为Win98、WinMe、Win2000、WinNT 、WinXp

★ 自动信号幅度及相位测量以及涡流回放

★ 数字滤波：0Hz～2KHz带通滤波，10阶滤波；

★ 具有组态分析功能

★ 可配接绝对、差动和自比较形式，包括穿过式、内插式、平面式、点式、 旋转式等探头

★ 具备独特的非等幅相位／幅度报警域

★ 实时报警输出，延时报警输出

★ 可海量存储各种检测程序和检测数据

★ 自动相位／缺陷深度曲线显示

★ 同屏显示受检在役管道断面图、受检管子的行列号，以及涡流检测信号

★ 分级标志管道断面图，形成在役管道涡流检测概貌图

★ 分级统计检测结果（表格和直方图显示），便于检测结果的累积分析

★ 自动日历、时间显示

★ 可选配数据分析系统

★ 可同屏显示管道系统断面图和涡流检测信号图

★ 电源： 220V（－20％ ～ ＋20％）  功耗< 10W

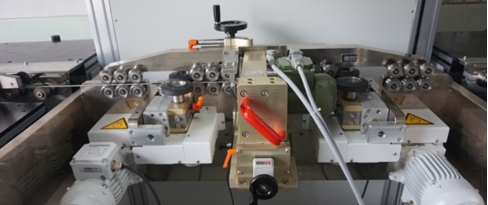

线材工艺流程说明

线材在线检测，工装夹持探头；

线材经过规圆，压轮，（磁饱和）探头进行在线检测；（注：磁性线材需要做磁饱和）

有缺陷时自动报警，记录NG，打标，给信号做停机等工作；

无缺陷时无报警，通过，记录OK；


标配清单

序号仪器及其配置数量1探伤主机E90T系列1套2内置检测软件1套3高精涡流探头1套4高屏蔽接线端1根5电源线1根6台式机键鼠1套7运输及服务国外客户另计8配件其他///9报警器标配10信号控制器标配




人员培训

卖方在设备总装调试期间，免费培训买方不少于2名工作人员。

卖方在买方现场设备安装调试时，免费负责培训买方操作，主要是设备的正常操作、维修、保养及一般故障排除。

主机操作人员应具备操作自动控制设备的操作经验微机操作人员应熟练掌握、操作计算机及软、硬件维护。


设备的保养与维护

操作人员、经过培训合格，可以进行上机操作，建立健全的的使用与保养的规章制度，操作人员必须按照规程操作，对本系统应该实行定人、定机的操作。

设备从工作之日起操作工人每天应对设备进行检查，及时发现异常应给予排除。


设备使用环境条件

本机安装在车间的固定处使用。

环境温度：-15～50℃

环境相对湿度：不大于100％

电源：220V（－20％ ～ ＋20％）


质量保证及售后服务

自设备安装调试结束之日起，作为设备质量保证期开始。供方对设备保修一年，并对设备实行终身维修服务。在设备保修期内的有关费用由供方承担，在设备保修期外的有关费用供方只收取材料费。

设备投入正常运行后供方仍将随时为需方提供一切技术咨询

在设备使用过程中若发生需方不能自行解决的技术问题，供方在接到需方的请求时，应予以答复并提出解决方案。
