ST-PA16-64相控阵超声检测仪是达到64个检测通道的便携式相控阵检测仪器；仪器采用防水、防油面板，无风扇设计，可触屏操作，实现检测数据全程记录,是国产先进的智能化相控超声检测设备。应用领域包括钢结构、电站锅炉、压力容器、输送管道、核电、船舶、油罐、储罐、乙烯管道等常规或特殊焊缝的检测；铁路系统工务焊缝、车辆及机务轮轴轮对等的检测；航空航天铝合金搅拌摩擦焊接头及复合材料粘接结构彻底检测；电力行业叶根、叶片、螺栓等的检测；以及移动空间受限的工件的检测及其他常规超声检测的场合。仪器一次性通过中国特检院的质检达到B级性能要求。

功能特点:

检测通道：16:64通道相控阵检测功能、双通道TOFD检测功能、双通道常规检测功能，满足客户的各种检测需求。

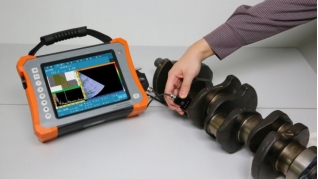

相控阵模块：对接焊缝检测模块、曲轴检测模块、管道腐蚀检测模块、钢轨焊缝检测模块、轮辋车轴检测检测模块、螺栓检测模块、TKY检测模块等。

常规模块：具有声速校准、延时校准、K值/角度校准、AVG校准、DAC校准；具有波形对比、波形包络、峰值记忆、连续存储、自动增益等功能。

3D工艺：所有模块均具有3D工艺仿真模型，可为用户定制专属检测工艺，一站式提供全套解决方案。

图像处理：具有动态深度聚焦和平滑处理功能，不同深度的缺陷均能达到很好的检测分辨力及优质图像显示；具有图像缩放及平移实现图像显示自定义布局；具有闸门扩展功能实现缺陷图像的细微观察。

结构设计：无需风扇散热，采用全密封防水防尘设计及自然散热模式，适合各种恶劣检测环境。提供丰富接口功能，双USB接口实现数据转存和仪器升级，HDMI视频接口实现检测屏幕无限扩大。

延时精度：2.5ns的延时精度，提高相位延时的精度，能够显著地抑制旁瓣，提高声束的纵向和横向分辨率，改善成像清晰度。

数据采集：常规A扫连存，相控阵线扫、扇扫、C扫实时快速成像，连续数据记录采用编码器或时基，100%原始数据采集。

聚焦法则：根据声束角度、焦距、扫查模式、探头及楔块参数自动计算快速生成，扇形扫查角度步进自动优化。

相控阵校准：支持ASME标准规定的ACG和TCG曲线补偿功能，解决扇形扫查时能量分布不均匀及测量误差等问题。声速、延时、ACG、TCG及编码器的校准流程化操作设计，简单易用。

滤波器：0.5-9.6MHz、2.5-12.9MHz、3.8-19MHz三档可选，脉冲宽度根据探头频率自动优化，凸显优良的噪声处理技术。

显示屏：8.4寸工业级、全WVGA分辨率（800×600）TFT显示屏，提供触屏操作，室外或强光线下提供极佳的显示效果。

供电电源：电源供电交直流两用，单独使用电池可确保仪器工作6小时以上。

主要应用领域

焊缝检测：钢结构、电站锅炉、压力容器、输送管道、核电、油罐、储罐等对接焊缝、角焊缝、TKY焊缝采用相控阵扇形扫查，利用一次波及二次波对焊缝进行全覆盖，沿线扫查替代锯齿形扫查，检测效率及检测可靠性显著提高。

叶根或探头移动空间受限的工件检测：探头移动的空间受限，常规检测时需要使用不同角度的探头，利用相控阵检测进行扇形扫查可实现全覆盖检测，检测效率与可靠性大大提高。电力行业标准《DL/T714-2011 汽轮机叶片超声波检验技术导则》提到可以用相控阵检测枞树型叶根。

螺栓检测或螺纹管检测：在许多钢结构的连接中使用到螺栓，螺栓的根径裂纹严重影响到螺纹的使用，利用相控阵的小角度扇扫覆盖螺栓的螺纹区域，图像化显示结果很容易判断螺纹有没有产生裂纹。ST-PA16-64仪器满足电力标准《DL/T 694-2012 高温紧固螺栓超声波检测技术导则》的附录D高温螺栓超声相控阵检测技术的要求。

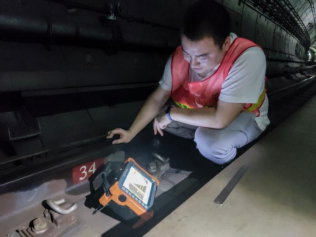

钢轨焊缝检测：钢轨焊缝的检测采用常规方法需要采用多种探头满足焊缝的全覆盖检测，利用相控阵的偏转扫查可使钢轨焊缝的检测效率与可靠性明显提高，相控阵的图像化显示为铁路钢轨焊缝的管理提供了可靠的依据。

铁路车轴及轮对检测：针对风电螺栓等各类紧固螺栓，仪器设计了专用的螺栓检测模块及螺栓TFM检测模块，配合专用的螺栓相控阵探头可以实现螺栓的一次性全覆盖检测，无需旋转探头。

铝合金搅拌摩擦焊缝检测：在焊缝两侧各用一个相控阵探头检测纵向缺陷，如有规定，另用一个相控阵探头检测横向缺陷；使用65°和35°横波检测纵向缺陷；使用45度横波和-30～30°扇扫检测横向缺陷。ST-PA16-64仪器满足航天行业标准《QJ20045-2011 铝合金搅拌摩擦焊超声相控阵检测方法》的检测要求。

PE管接头检测：乙烯管道电熔接头釆用相控阵线扫检测，可以对焊接良好、未焰焊接、夹渣（泥或沙）、过烧焊接以及冷焊进行检测，检测结果清晰明了，易于判断。乙烯管道热熔接头釆用相控阵串列式扫查及扇形扫描可对接头全覆盖，各类缺陷均有较高的检出率。

复合材料相控阵C扫描检测：复合材料的广泛使用，特别是航空航天，以前检测均是采用单探头单点检测，检测效率低且容易漏检。采用相控阵C扫描检测，不仅可以提高检测效率，对常见的脱粘缺陷进行图像化显示，对缺陷面积进行评估。

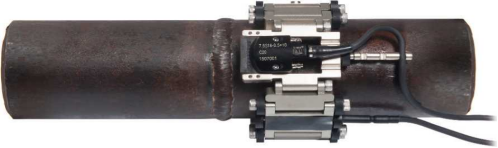

小径管焊缝检测解决方案：小径管焊缝的检测目前常用射线进行检测，但是射线检测有电离辐射，无法与其他工种同时作业，需要占用工期，而采用常规超声检测由于壁厚薄，使用的是声场近场区，且波型转换多，导致定量和信号识别困难，检测结果受检测人员的水平、情绪和现场工况影响较大。本公司推出全新自主研发的相控阵超声检测仪、小径管检测专用相控阵探头及小径管专用链式扫查器，为小径管焊缝的检测提供一站式解决方案：检测结果图像化显示，可形成A+S+C显示，方便缺陷的识别、定性和测量；专用设计的曲面晶片自聚焦相控阵探头及系列化设计满足各种管径的弧面楔块，具有更高的信噪比和分辨力；专用设计的链式扫查器，安装调试简便，可针对不同的管径进行扩展。

性能指标

通道参数

物理参数

性能参数

装箱清单
